全自動工作(gōng zuò)臺的結構設計
全自動工作(gōng zuò)臺的功能包括給顯微鏡和計算機等供電(powered by)、維持精子計數板的溫度（temperature)37不變、對精子計數板的清洗風干三大功能。
超凈工作臺是為了適應現代化工業、光電產業、生物制藥以及科研試驗等*域對局部工作區域潔凈度的需求而設計的。
１供電部分
全自動(automatic)工作臺要負責給計算機、顯微鏡、PL
C、恒溫裝置(Apparatus)等等供電(powered by)，由于需要供電的部分較多，而且顯微鏡、計算機的供電接口有比較統一，所以在其內部安裝一個插線板。并接一個總開關以及保險絲。電路如下:
２恒溫部分
恒溫部分是全自動臺車的核心部分。由于環境溫度（temperature)對于精子活力、精子液化都具有很大的影響(influence)，因此保持精子計數板恒溫是十分必要的，而且還要穩定在37o左右，否則環境溫度將會(huì )對檢驗結果產生很大的影響，甚**有可能出現誤診的情況(Condition)。而溫度的調控將依賴與PLC與溫度傳感器，當溫度高于37.5o時，ＰＬＣ將斷開繼電器開關ＫＭ１，加熱膜停止對計數板加熱；當溫度低于36.5o時，PLC將閉合繼電器開關ＫＭ１，加熱膜將對計數板進行加熱。也就是說恒溫系統可以將計數板溫度控制在36.5o**37.5o之間，從而避免了環境溫度對檢驗的影響，提高了檢驗的準確性。
其I/O分配表如下：
序號
名稱
輸入點
1
啟動恒溫
I 0.0
2
關閉恒溫
I 0.1
3
溫度傳感器
I 0.2
序號
名稱
輸出點
1
加熱膜
Q 0.1
本設計的PLC外部接線圖如下圖所示：CPU226CN的傳感器電源(power supply)24V(DC)可以輸出(Output)600mA電流，本設計中PLC容量完全滿足要求，CPU226CN的輸出繼電器（作用：自動調節、轉換電路等作用）觸點容量為2A，電壓(Voltage)范圍為5~30V（DC）或5~250V（AC）。
超凈工作臺是為了適應現代化工業、光電產業、生物制藥以及科研試驗等*域對局部工作區域潔凈度的需求而設計的。
３．精子計數板的清洗
精子計數板在精液檢查中占有十分重要的位置，尤其是對于精子密度的測算起到**關重要的作用。

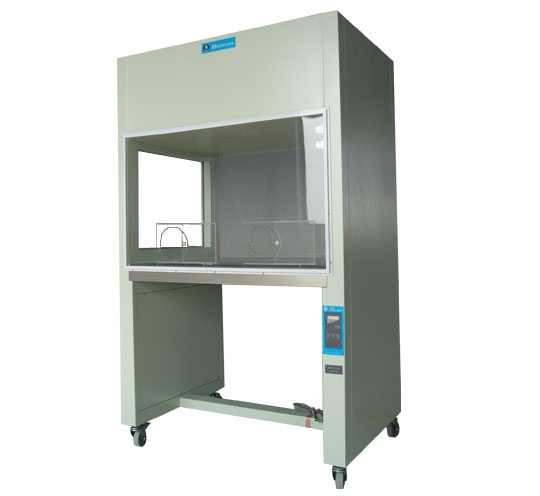

超凈工作臺與
生物安全柜（Biosafety Cabinet）不同。超凈工作臺只能保護在工作臺內操作的試劑等不受污染，并不保護工作人員，而
生物安全柜是負壓系統，能有效保護工作人員。醫院在每次檢查完標本后都必須及時清洗，如果不及時清洗的話就會(huì )導致精子計數板和蓋玻片粘在一起影響下一次的使用，還可能導致交叉感染(infection)。但是每檢查一個標本就要人工進行一次清洗十分麻煩，加之有時病患較多，既浪費了時間和人力，又加重了醫務人員(personnel)的工作。而精子計數板自動清洗功能就會(huì )省去這一過程(guò chéng)。每次檢查完成之后，醫務人員只需將標本從顯微鏡載物臺上取下放在清洗工作臺上即可。
其具體結構(如下圖示：
當傳感器1感應到計數板或蓋玻片經過時，shou先傳送帶的電機停止運轉，然后開啟閥門(功能：截止、導流、穩壓、分流等)水管出水清洗，五秒后關閉水閥，傳送帶電機運轉進入下一程序；當傳感器2感應到計數板或蓋玻片經過時，shou先傳送帶的電機停止運轉，然后開啟熱風機吹干，五秒后關閉風機，傳送帶電機運轉將計數板或蓋玻片運送**平臺，整個過程結束。
其I/O分配表如下：
序號
名稱
輸入點
序號
名稱
輸出點
1
清洗啟動(start up)
I 0.0
1
傳送帶電機
Q 0.1
2
清洗停止
I 0.1
2
水管閥門(功能：截止、導流、穩壓、分流等)
Q 0.2
3
傳感器(transducer)1
I 0.2
3
熱風機（Draught Fan）
Q 0.3
4
傳感器2
I 0.3
