技術*域
本實用新型涉及實驗儀器*域，具體涉及一種多功能
超凈工作臺。
背景技術

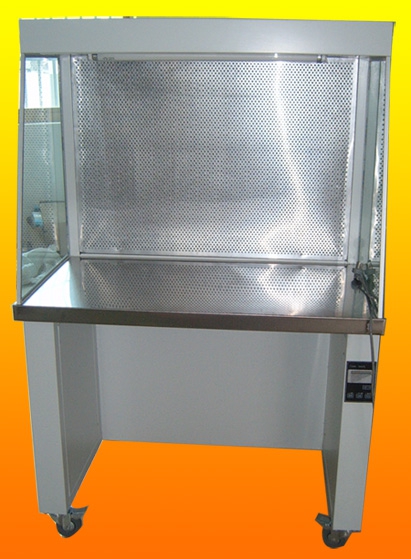

超凈工作臺是一種提供局部高清潔度工作環境的實驗設備，它廣泛應用于醫藥衛生、生物制藥、無菌實驗室等需要局部無菌工作環境的科研和生產部門。
現有的
超凈工作臺僅僅為使用人員提供了無菌(意思：沒有活菌)的工作環境，其功能單一，使用人員在實驗過程中難以記錄實驗用于后期校對，也無法在實驗過程中快速獲得實驗指導，同時現有的超凈工作臺并未提供常用實驗儀器存放架，實驗過程中的廢棄物也難以處理。超凈工作臺與
生物安全柜（Biosafety Cabinet）不同。超凈工作臺只能保護在工作臺內操作的試劑等不受污染，并不保護工作人員，而
生物安全柜是負壓系統，能有效保護工作人員。
實用新型網站內容
針對現有技術中的上述不足，本實用新型提供的一種多功能超凈工作臺解決了現有超凈工作臺功能單一的問題。
為了達到上述**目的，本實用新型采用的技術方案為：
提供一種多功能超凈工作臺，其包括架體、過濾箱和工作臺；過濾箱設置在架體的上方，過濾箱的正面設置有控制面板，過濾箱的下表面設置有工作過程記錄與指導裝置設置；工作臺設置在架體內、過濾箱的下方，工作臺的前方活動設置有玻璃窗，工作臺的下方設置有廢物收集裝置，工作臺與過濾箱、架體的后壁、架體的左側壁、架體的右側壁及玻璃窗之間形成工作倉。
進一步地，過濾箱包括進風口、出風口、風機和HEPA過濾器；進風口設置在過濾箱的上表面；出風口設置在過濾箱的下表面；風機和HEPA過濾器設置在過濾箱的內部，風機送的風通過HEPA過濾器后從出風口進入工作倉；風機連接控制面板。
進一步地，工作(gōng zuò)過程記錄與指導裝置包括處理系統，以及與處理系統連接的麥克風、攝像頭、觸摸屏和無線通信系統；處理系統包括依次連接的輸入電路、處理電路和輸出電路，以及與處理電路連接的存儲器，處理系統與無線通信系統均設置在過濾箱內；攝像頭設置在過濾箱的下表面，麥克風設置在觸摸屏上，觸摸屏連接一折疊（含義:把物體的一部分折過)支架，折疊支架的另一端設置在過濾箱的下表面。
進一步地，工作臺上設置有廢液遺棄口和垃圾遺棄口；廢物收集裝置包括廢液收集箱和垃圾箱，廢液收集箱和垃圾箱分別設置在廢液遺棄口和垃圾遺棄口的正下方。超凈工作臺是為了適應現代化工業、光電產業、生物制藥以及科研試驗等*域對局部工作區域潔凈度的需求而設計的。
進一步地，廢液遺棄口和垃圾遺棄口上設置有蓋板，蓋板鉸接在工作臺的上表面。
進一步地，還包括實驗用具放置臺，實驗用具放置臺包括試管架、物品放置臺、掛臺和移液槍架；試管架和物品放置臺均設置在架體的后壁上；移液槍架設置在工作臺的上表面；掛臺設置在架體的側壁上。
進一步地，還包括消毒柜，消毒柜設置在工作臺的下方、廢物收集裝置(Apparatus)旁，消毒柜連接控制面板。
進一步地，還包括照明燈和紫外滅菌燈，照明燈和紫外滅菌燈均設置在工作倉內、主架的側壁上，照明燈和紫外滅菌燈均連接控制面板。
進一步地，還包括(bāo kuò)插座，插座設置在工作倉內、主架的側壁上，插座連接控制面板。超凈工作臺是為了適應現代化工業、光電產業、生物制藥以及科研試驗等*域對局部工作區域潔凈度的需求而設計的。
進一步地，還包括萬向輪，萬向輪設置在架體的底部。
本實用新型的有益效果是：
1、本超凈工作臺設置的工作過程記錄與指導裝置可以實時記錄實驗過程，將實驗過程中的視頻與音頻保存下來便于后期校對，同時工作過程記錄與指導裝置還可以預存進行實驗的指導步驟或視頻資料，防止實驗人員做錯步驟或加錯樣品等，提高實驗的成功率。
2、使用人員在工作臺上可以直接將廢液倒入廢液收集箱，固體垃圾(Rubbish)倒入垃圾箱，進行固液垃圾分離收集，減少使用人員伸進伸出，提高實驗效率，保護實驗環境；且不需要傾倒廢棄物時，放下蓋板蓋住廢液遺棄口和垃圾遺棄口，使得工作臺使用面積不受影響，防止廢棄物蒸發溢出。
3、試管架和物品放置臺設置在架體的后壁上，移液槍架放置在工作臺的角落中，可以有效減少對工作臺的面積占用， 保證工作臺的使用面積，促使使用人員(personnel)將實驗儀器進行歸類收納，避免儀器擺放(Place)混亂或碰撞帶來的麻煩。
4、消毒柜可以將實驗儀器進行消毒，隨用隨取，不使用時還可以存放儀器，防止實驗儀器被污染。
5、插座還可以為需要電源(power supply)的實驗儀器提供電源；萬向輪可以使本實用新型在移動使更加方便(省力。
附圖說明
圖1為本實用新型的立體結構示意圖；
圖2為本實用新型的主視圖；
圖3為折疊支架打開后的結構示意圖；
圖4為折疊支架收納在過濾箱底面的結構示意圖；
圖5為工作過程記錄與指導裝置的原理圖。
其中：1、架體；11、萬向輪；12、插座；2、過濾箱；21、控制面板；22、進風口；3、工作臺；31、廢液遺棄口；32、垃圾遺棄口；33、試管架；34、物品放置臺；35、照明燈；36、紫外滅菌燈；37、蓋板；38、掛臺；4、廢液收集箱；5、垃圾箱；6、消毒柜；7、玻璃窗；8、移液槍架；9、觸摸屏；91、折疊支架；92、攝像頭；93、麥克風。
具體實施方式
下面對本實用新型的具體實施方式進行描述，以便于本技術*域的技術人員(personnel)理解本實用新型，但應該清楚，本實用新型不限于具體實施方式的范圍，對本技術*域的普通技術人員來講，只要各種變化在所附的權利要求限定和確定的本實用新型的精神和范圍內，這些變化是顯而易見的，一切利用本實用新型構思的**創(chuàng )造均在保護之列。
如圖1和圖2所示，該多功能超凈工作臺包括架體1、過濾箱2、工作臺3、工作過程記錄與指導裝置和廢物收集裝置；過濾箱2設置在架體1的上方，過濾箱2的正面設置有控制面板21；工作臺3設置在架體1內，工作臺3的前方活動設置有玻璃窗7，玻璃窗7可上下活動，并收于過濾箱2內；工作臺3與過濾箱2、架體1的后壁、架體1的左側壁、架體1的右側壁及玻璃窗7之間形成工作倉，架體1的后壁、架體1的左側壁和架體1的右側壁均為密封結構；廢物收集裝置設置在工作臺3的下方；工作過程記錄與指導裝置設置在過濾箱2上。
過濾箱2包括進風口22、出風口、風機（Draught Fan）和HEPA過濾器；進風口22設置在過濾箱2的上表面；出風口設置在過濾箱2的下表面；風機和HEPA過濾器設置在過濾箱2的內部，風機送的風通過HEPA過濾器后從出風口進入工作(gōng zuò)倉；風機連接控制面板21。
如圖5所示，工作過程記錄與指導裝置包括處理系統，以及與處理系統連接的麥克風93、攝像頭92、觸摸屏9和無線通信系統；處理系統包括依次連接的輸入電路、處理電路和輸出電路，以及與處理電路連接的存儲器，處理系統與無線通信系統均設置在過濾箱2內；攝像頭92設置在過濾箱2的下表面，用于錄制實驗（experiment)畫面，麥克風93設置在觸摸屏9旁邊，用于錄制實驗過程中的聲音；如圖1、圖2、圖3和圖4所示，觸摸屏9的背面鉸接一折疊支架91，折疊支架91分為上臂和下臂，下臂鉸接觸(contact)摸屏9，下臂與上臂鉸接，上臂鉸接在過濾箱2的底部、靠近玻璃窗7處，上臂中間設置有凹槽，下臂可以收納在該凹槽中，減少折疊支架91的占用體積。在具體實施過程中，為了便于讀取移動存儲設備內的數據，工作過程記錄與指導裝置還可以設置USB接口，USB接口連接處理系統，USB接口設置在控制（control)面板21上。
為了將實驗儀器進行消毒，做到儀器隨用隨取，防止實驗儀器被污染，該超凈工作臺還包括消毒柜6，消毒柜6設置在工作臺3的下方、廢物收集裝置旁，消毒柜6連接控制面板21。
為了使工作倉在使用前和使用后均可以進行消毒、殺菌處理，提高工作倉的潔凈度；提高工作倉的亮度，避免因光線不足帶來的麻煩，該超凈工作臺還包括照明燈35和紫外滅菌燈36，照明燈35和紫外滅菌燈36均設置在工作倉內、主架1的側壁上，照明燈35和紫外滅菌燈36均連接控制面板21。
為了向實驗（experiment)中需要電源的儀器提供電源，該超凈工作臺還包括(bāo kuò)插座12，插座12設置在工作倉內、主架1的側壁上，插座連接控制面板21。
為了使該超凈工作臺移動方便，該超凈工作臺還包括設置在架體1的底部的萬向輪11。
本實用新型的控制面板21上主要包含風機（Draught Fan）、消毒柜6、插座12、照明燈35、工作過程記錄與指導裝置和紫外滅菌燈36的電源開關(switch)。
本實用新型在使用前，可以先通過控制（control)面板21上的紫外滅菌燈36開關打開紫外滅菌燈36，對工作倉進行殺菌處理，將所需實驗過程或相關指導步驟（視頻和/或文字）通過無線通信系統錄入工作過程記錄與指導裝置；關閉紫外滅菌燈36后打開玻璃窗7，并將需要使用的實驗儀器放入實驗用具放置臺，通過控制面板21啟動風機和工作過程記錄與指導裝置，并根據需要接通插座12的電源；實驗時操作人員可以在工作倉中實時查看實驗指導內容，提高實驗的成功(success)率，實驗過程中需要傾倒垃圾時只需打開蓋板37，通過廢液遺棄口31或垃圾遺棄口32進行傾倒；實驗結束后，收納相應的實驗儀器，放下蓋板37，關閉控制面板21上風機的開關，并根據需要打開紫外滅菌燈36，取出垃圾箱5和廢液收集箱4；**后根據需要斷開整個超凈工作臺的電源或保留部分電器工作。
若實驗結果與預期的相差較大，相關人員可以調取工作記錄與指導裝置中保存的實驗視頻與音頻，校對實驗過程，發現實驗問題，利于實驗操作者反思與總結。
綜上所述，本實用新型在向實驗操作者提供潔凈的工作環境時，可以記錄與指導實驗人員的實驗步驟（procedure)，便于實驗的后期校對，促進了實驗人員對實驗儀器的收納整理，方便實驗過程中的廢物傾倒，為實驗儀器提供消毒功能，提高了實驗效率與成功率。
